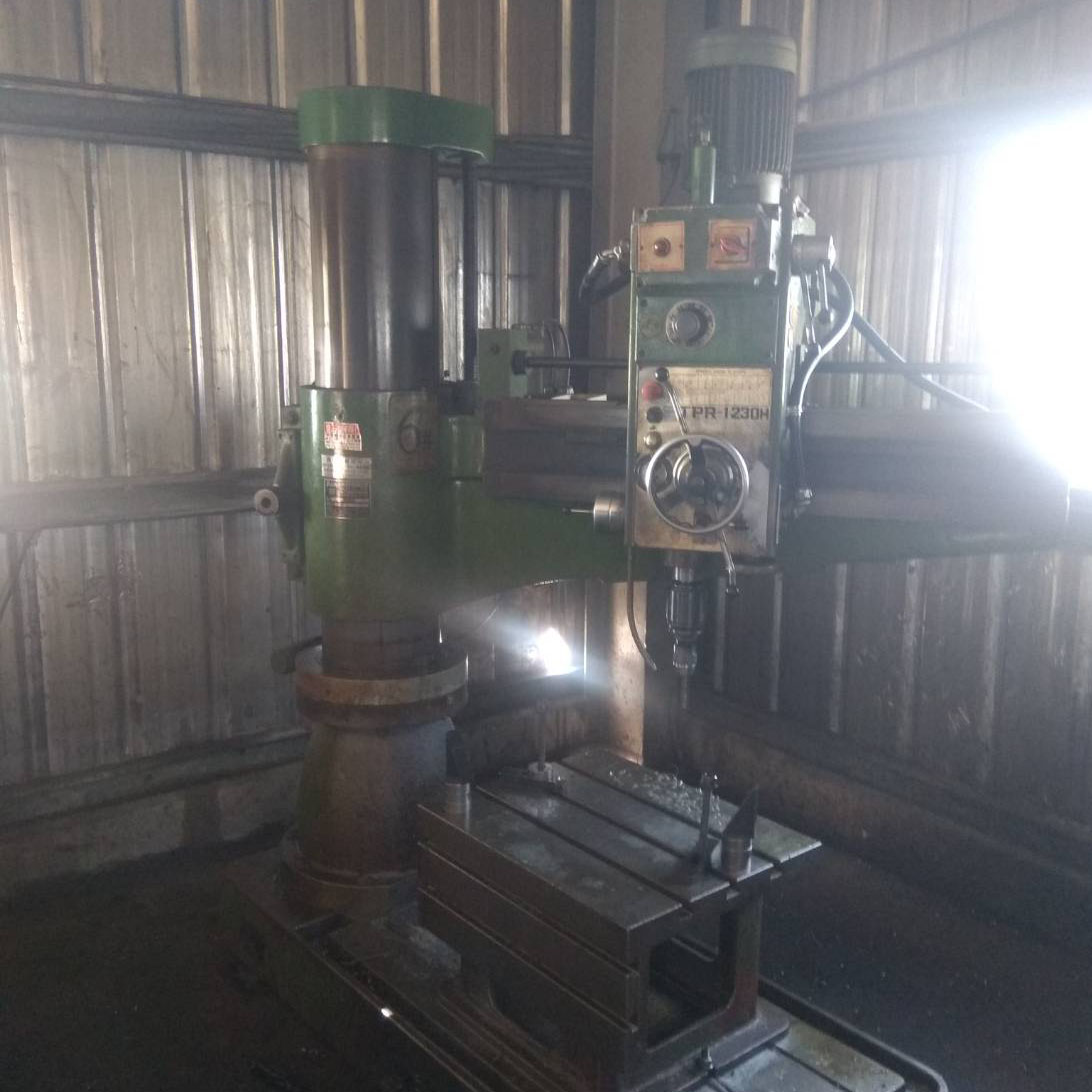

油壓夾緊 TPR-1230H

大柱直徑 300 A 主軸中心至機柱表面最大距離　1230
主軸中心至機柱表面最小距離　330
主軸頭在旋臂上水平移動行程　880
主軸末端至底座加工面最大距離　1360
主軸末端至底座加工面最小距離　467
旋臂在機柱上垂直升降行程　620 E-F-I
箱型工作檯有效工作範圍　635×520×415 L×K×H
底座尺寸 (長x寬x高)　1720×715×185 R×S×Q
主軸孔錐度(莫氏番號) MT#4
主軸垂直行程 270
主軸轉速(回轉速/分數x段數)　50HZ　37-1253×12段
　　　　　　　　　　　　　　60HZ　44-1500×12段
主軸進刀速(MM/轉x段數)　0.05 , 0.09 , 0.15×3段
主軸驅動馬達馬力數　3馬力變極馬達
旋臂升降馬達馬力數　1HP
機柱、旋臂、夾緊裝置馬力數　1HP
冷卻泵浦馬達馬力數　1/8 HP
齒輪箱端至地面最大距離　2670
機柱帽蓋頂端至地面高度　2070
單機淨重(約)　2100公斤
裝箱後毛重(約)　2300公斤
裝箱尺寸(長x寬x高)　2030×990×2240
工作能力　鑽孔　中碳鋼　42Φ
　　　　　　　　鑄鐵　55Φ
　　　　　攻牙 中碳鋼　25Φ
　　　　　　　　鑄鐵　38Φ
